隨著經濟社會的快速發展，用電需求越來越大，給電網的運行帶來諸多挑戰。而配電網運維的工作管理是一項長期性、系統性、艱巨性的工程。

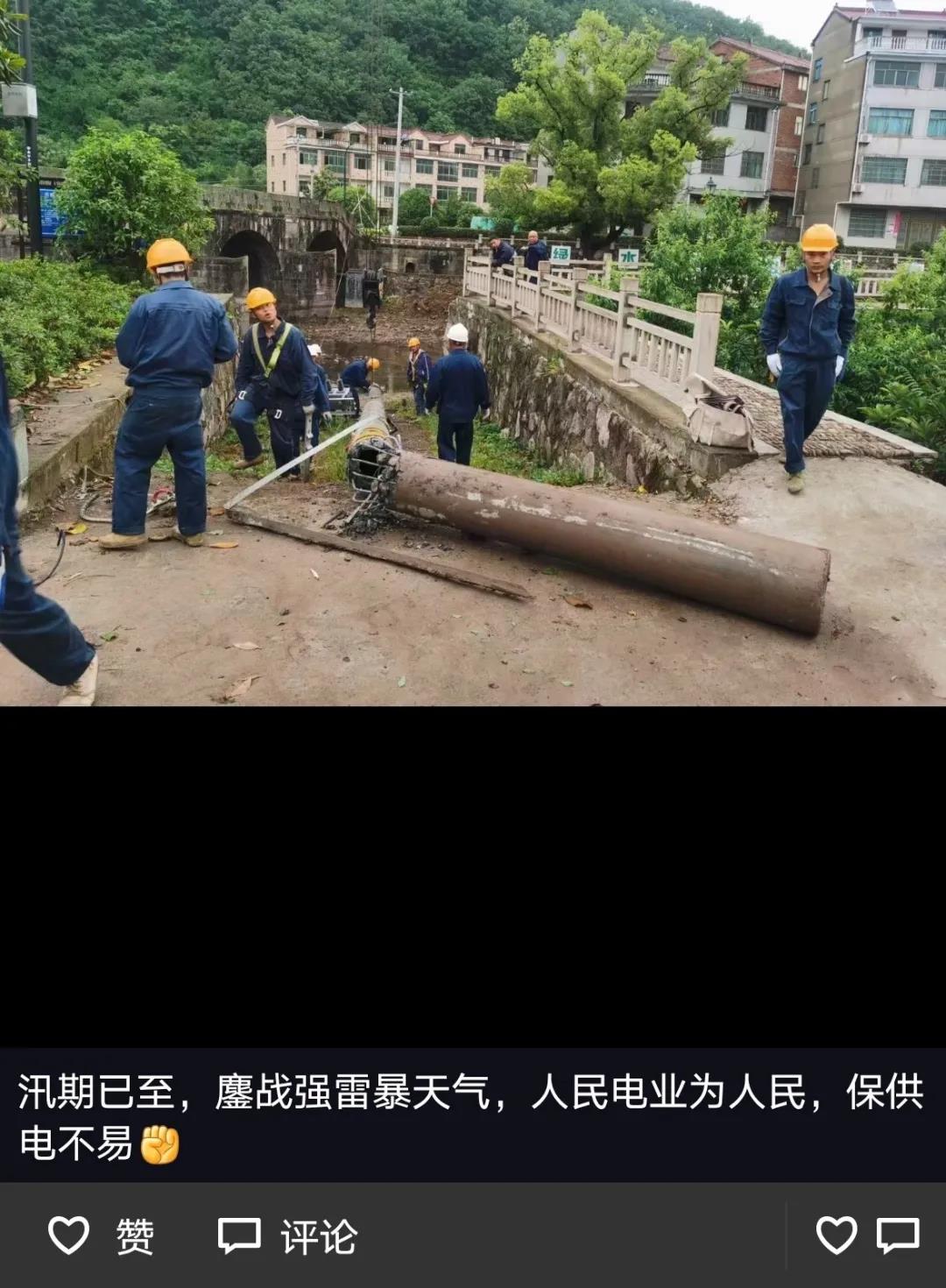

圖 | 科易某客戶朋友圈截圖
而在春夏季，受南北氣流與副熱帶高壓影響，降雨量普遍增加，隨之而來的是雷暴。配電線路遭受直擊雷的概率增大，導致線路雷擊跳閘故障。
雷電斷線機理
關于架空絕緣導線雷擊斷線的機理，國內外學者已經做了大量的研究。得出的結論也基本一致，認為是在雷擊閃絡通道上建立的工頻續流電弧固定在一點燃燒導致絕緣導線斷線。
雷擊斷線典型防范措施
1.規劃設計10kV架空絕緣線路時，線路路徑應盡量避開C2級及以上雷區，如無法避開，應安裝帶外串聯間隙金屬氧化物避雷器（以下簡稱線路避雷器）進行保護，條件允許時也可采用電纜下地方式。已建線路進行防雷改造時，可通過改變線路路徑或電纜下地的方式避開局部多雷擊的微地形區。
2.防止10kV架空絕緣線路雷擊斷線，重點采取兩種措施，一是將電線桿的針式絕緣子更換為柱式絕緣子，而是在重點防護區段安裝線路避雷器。
3.通過安裝帶外串聯間隙金屬氧化物避雷器，防止10kV架空絕緣線路雷擊斷線，應保證避雷器與線路絕緣子之間伏秒特性曲線的配合。避雷器伏秒曲線20%以上。
4.一般情況，線路避雷器額定電壓選用17kV，標稱放電電流5kA，雷電沖擊電流殘壓不大于50kV，陡波沖擊電流殘壓不大于57.5kV。多雷的山區、河流湖泊區域等故障不易查找、處理的架空線路避雷器的標稱放電電流應選10kA。
5.對于新建線路，應在每基桿處設置接地，當電桿水泥表面橫擔位置預留有電氣連接端子時，可在鋼筋混凝土電桿內部設置接地引下線：對于既有線路，安裝線路避雷器時應有可靠的接地引下線。
圖 | 科易過電壓保護器
建筑物保護范圍估算
雷擊斷線與線路周?chē)欠裼写嬖诟呓ㄖ镉嘘P(guān)，空曠地區的線路更易遭受雷擊。當線路處于高建筑物（或樹木）的保護范圍內時，線路極少會發生雷直擊導線的事件，雷擊斷線的概率也會降低。

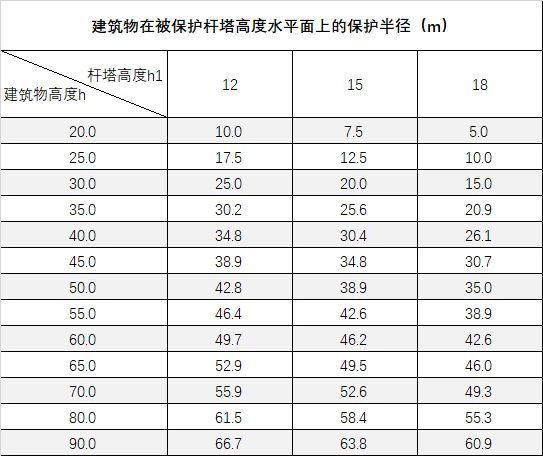

對于城區的架空絕緣線路，周邊存在高度為h的建筑物時，若線路距建筑物距離小于表中數值，則線路極少會發生雷直擊導線的事件，雷擊的概率也會降低。如高度為50m的建筑物，當桿塔高度為15m的架空絕緣線路距離建筑物小于38.9m時，線路極少發生雷直擊導線事件。
架設防雷產品的建議與措施
在重點防護區段安裝帶外串聯間隙金屬氧化物避雷器，帶外串聯間隙金屬氧化物避雷器安裝要求如下：
①10kV架空絕緣導線防斷線治理工作應按照斷線易發條件，有針對性進行改造。選擇地閃密度等級為C2級及以上、地處空曠區域(參照表確定周?chē)ㄖ锏谋Ｗo(hù)范圍)的線路區段作為改造重點，而其中位于人員密集區(如城鄉結合部街道)的線路優先改造。
②對于10kV架空絕緣線路，發生過雷擊斷線的線路區段、繼電保護無法保護到的長線路末端、變電站饋出線路1km范圍內，應逐桿安裝帶外串聯間隙金屬氧化物避雷器。
③在地閃密度等級為C1級及以上地區，當10kV線路與高電壓等級線路同桿架設時，應在同桿架設處安裝帶外串聯間隙金屬氧化物避雷器，避雷器標稱放電電流宜選10kA。
④在地閃密度等級為C1級及以上地區，有高電壓等級線路跨越l0k線路時，在10kV線路被跨越處兩側應安裝帶外串聯間隙金屬氧化物避雷器。
⑤在地閃密度等級為C1級及以上地區，跨越高等級公路、鐵路、河流、山谷等大檔距線路兩端應安裝帶外串聯間隙金屬氧化物避雷器。

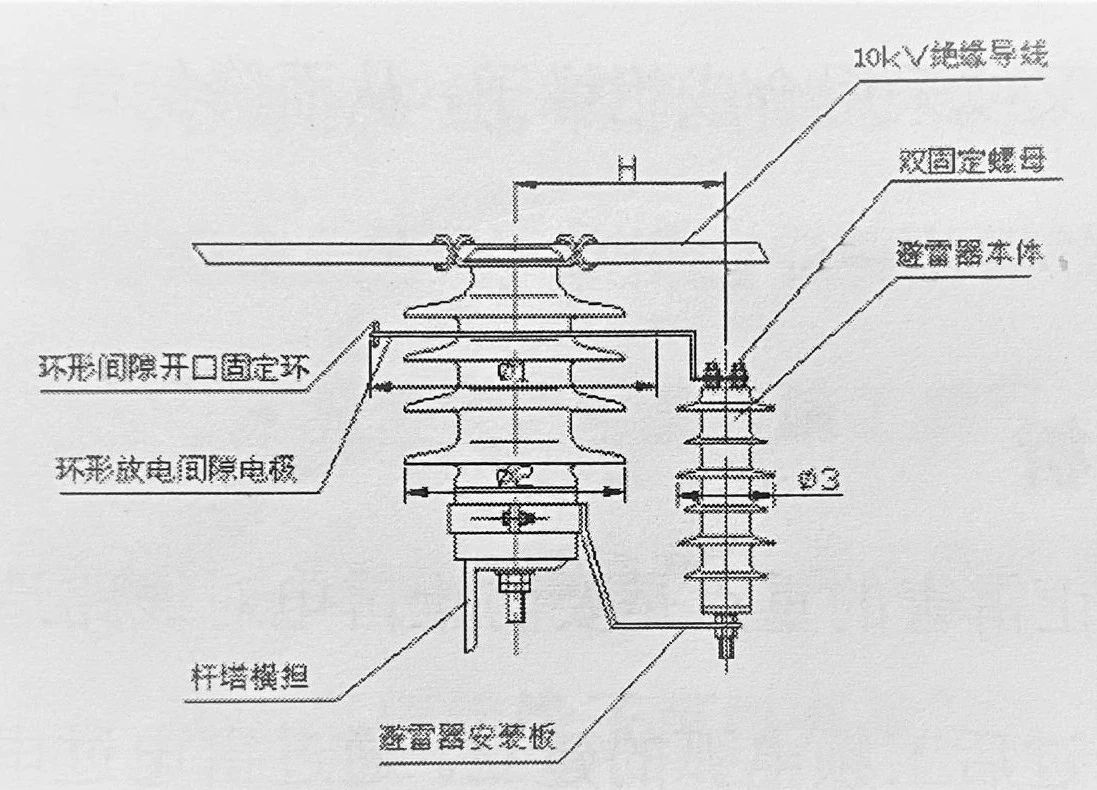

⑥直線桿采用棒形外間隙氧化鋅避雷器，耐張桿采用吊裝式外串固定間隙避雷器，安裝避雷器的桿塔應設置可靠的接地引下線。
⑦線路避雷器伏秒曲線應低于被保護線路絕緣子伏秒曲線20%以上。
